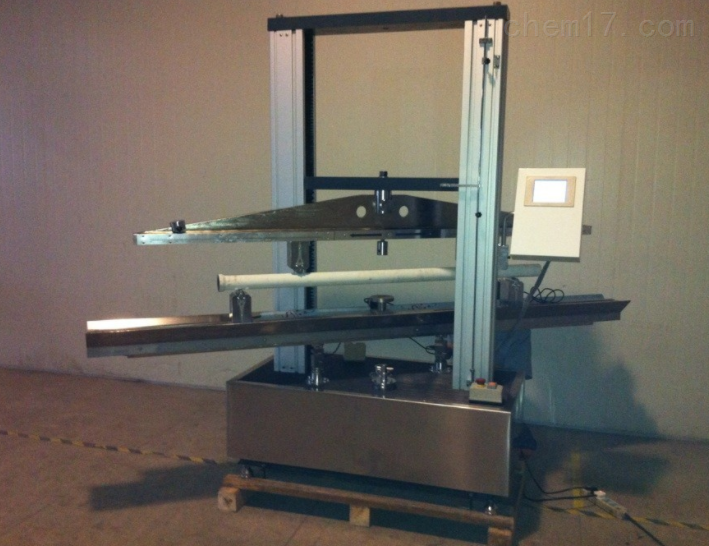

拉伸強度試驗機作為材料力學(xué)性能測試的核心設(shè)備，其操作規(guī)范直接影響測試數(shù)據(jù)的準(zhǔn)確性與設(shè)備壽命。本文結(jié)合金屬、塑料、橡膠等材料的測試標(biāo)準(zhǔn)，系統(tǒng)梳理試驗機的標(biāo)準(zhǔn)化操作流程與關(guān)鍵注意事項，為實驗室人員提供實用指南。



　　一、操作前準(zhǔn)備：細節(jié)決定成敗

　　1.設(shè)備檢查三要素

　　①外觀檢查：確認拉伸強度試驗機外殼無裂紋，夾具無變形，傳感器連接線無破損。

　　②功能測試：啟動設(shè)備后，空載運行5分鐘，觀察電機、傳動系統(tǒng)是否平穩(wěn)，顯示屏數(shù)值是否歸零。液壓式試驗機需檢查油路是否泄漏，如某企業(yè)因油管老化導(dǎo)致液壓油泄漏，污染測試樣品。

　　③環(huán)境校準(zhǔn)：保持室溫在10-35℃，濕度≤70%。

　　2.樣品制備標(biāo)準(zhǔn)化

　　①尺寸精度：金屬試樣標(biāo)距誤差需≤0.1mm，塑料薄膜需用專用裁刀切割，邊緣毛刺≤0.05mm。

　　②預(yù)處理要求：橡膠試樣需在23℃±2℃環(huán)境下放置24小時，消除應(yīng)力；金屬試樣需用酒精清潔表面油污，避免影響夾持力。

　　二、標(biāo)準(zhǔn)化操作流程：分步解析

　　1.夾具選擇與安裝

　　①金屬材料：選用V型鉗口，夾持面需包裹防滑橡膠墊，防止打滑。

　　②塑料薄膜：采用氣動夾具，夾持壓力設(shè)定為0.2-0.5MPa，避免壓痕。

　　③橡膠試樣：需配合大變形引伸計，標(biāo)距設(shè)定為25mm，誤差≤0.1mm。

　　2.參數(shù)設(shè)置黃金法則

　　①拉伸速度：金屬材料按ASTME8標(biāo)準(zhǔn)設(shè)為1-5mm/min；塑料薄膜按ISO527設(shè)為50±5mm/min。

　　②力值范圍：選擇量程的20%-80%，如測試5kN材料時，優(yōu)先選用10kN傳感器。

　　③數(shù)據(jù)采集頻率：高速測試設(shè)為100Hz，低速測試設(shè)為10Hz。

　　3.測試過程監(jiān)控要點

　　①初始力清零：夾持樣品后，啟動“力值清零”功能，消除自重影響。

　　②異常處理：若樣品出現(xiàn)滑移或斷裂位置偏離標(biāo)距，立即停止測試并記錄“無效數(shù)據(jù)”。

　　③多組測試間隔：連續(xù)測試時，每組間隔需≥30秒，防止設(shè)備過熱。

　　三、維護與故障排除：延長設(shè)備壽命

　　1.日常維護三步法

　　①清潔：每次測試后，用無塵布擦拭夾具，避免金屬碎屑劃傷表面。

　　②潤滑：每月對傳動絲桿加注耐高溫潤滑脂，減少磨損。

　　③校準(zhǔn)：每半年聯(lián)系第三方機構(gòu)校準(zhǔn)力傳感器，誤差需≤0.5%。

　　2.常見故障解決方案

　　①數(shù)據(jù)波動：檢查傳感器連接線是否松動，或更換新傳感器。

　　②夾具打滑：調(diào)整夾持壓力，或更換防滑墊片。

　　③電機異響：立即停機，檢查傳動帶是否斷裂或軸承是否缺油。

　　拉伸強度試驗機的操作規(guī)范是保障測試質(zhì)量的基礎(chǔ)。通過標(biāo)準(zhǔn)化流程、精細化維護與案例借鑒，實驗室人員可顯著提升測試效率與數(shù)據(jù)可靠性，為材料研發(fā)與質(zhì)量控制提供堅實支撐。
